Förstå flänskopplingen från A till Z

Inom processindustrin finns det många tysta hjältar bland de tekniska komponenter som dagligen används i tillverkande företag. Komponenter som ser till att processerna förblir både effektiva och hygieniska, samtidigt som de ofta ger operativa fördelar.

En av de mest populära av dessa hjältar är flänskopplingen, som är särskilt utbredd inom livsmedels- och läkemedelsproduktion - och av goda skäl!

I det följande fokuserar vi på vad flänskopplingen är, var den används och dess främsta fördelar som en permanent del av processanläggningen. Kanske har du funderat på om flänskopplingen kan hjälpa dig att optimera dina produktionsprocesser?

Läs vidare och var beredd att göra ditt val!

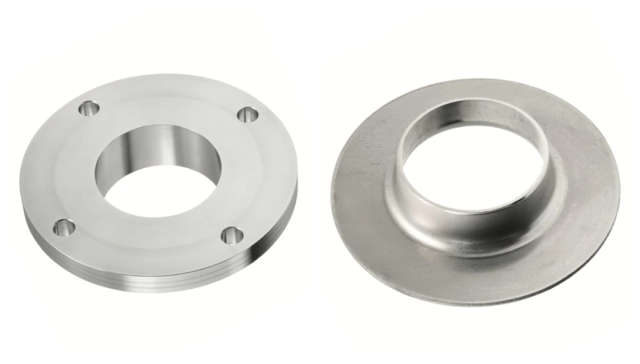

Flänskopplingen består av själva flänsen, som ofta finns med 4 eller 8 hål beroende på dimension, och en tillhörande svetskrage som är anpassad till flänshålet. Den lösa flänsen kännetecknas av att flänsen kan rotera oberoende av svetskragen runt slangens mittaxel. Den fasta flänsen, å andra sidan, kan inte rotera eftersom både fläns och svetskrage är gjutna i ett stycke. Gemensamt för båda typerna är att de är tillverkade i rostfritt stål, bultade till det övriga rörsystemet och alltid monterade med en packning eller O-ring.

Oavsett om det är en lös fläns eller en fast fläns svetsar vår monteringsverkstad alltid flänskopplingen till själva slangstutsen, som pressas på slangen. Sådana slangmontager kan naturligtvis också utformas med 45- eller 90-graders böjar och rotationer i 45-graders intervall efter behov.

Inom processindustrin spelar flänskopplingen ofta en avgörande roll för att säkerställa att produktionslinjen fungerar säkert och effektivt. Den bidrar ofta väsentligt till att upprätthålla höga standarder för hygien och kvalitet, särskilt inom livsmedels- och medicinproduktion där precision och hygien är av största vikt.

Här är några av de viktigaste fördelarna med flänskopplingen:

• Flexibel installation: Lätt att montera och demontera, vilket gör det enkelt att byta ut eller justera komponenter i produktionslinjen, vilket sparar tid. Detta gör den idealisk för processanläggningar där det ofta sker ändringar eller anpassningar.
• Hygienisk design: Den låga ytjämnheten i kombination med en kompatibel packning eller O-ring säkerställer en tät anslutning, förhindrar bakterieansamling och underlättar rengöring. Detta minskar inte bara risken för kontaminering, utan ger också längre livslängd för utrustningen och mindre underhåll.
• Robust konstruktion: Tål både höga tryck och temperaturer och klarar de tuffaste produktionsförhållandena utan att kompromissa med prestandan, t.ex. vid CIP- eller SIP-rengöring. Den höga kvaliteten ökar tillförlitligheten avsevärt och minskar stilleståndstiden.

Har du sett vår YouTube-video om den aseptiska lösa flänsen? I videon visar vi inte bara ett konkret exempel på en av våra innovativa slanglösningar som utvecklats i vår egen monteringsverkstad, utan vi belyser också de viktigaste fördelarna med den aseptiska lösa flänsen inom livsmedels- och läkemedelsproduktion.

Flänskopplingen är ofta en avgörande teknisk komponent i processindustrin eftersom den säkerställer en tät och stabil anslutning i processanläggningen. Valet mellan en standard och en aseptisk flänskoppling beror på dina specifika krav på täthet, hygien och hållbarhet i förhållande till produktionsmiljön. Skillnaden mellan dessa två typer ligger främst i deras konstruktionsstandarder och användningsområden.

• Standard flänskoppling: Lämplig för produktionsmiljöer med mindre stränga hygienkriterier, där fokus i stället ligger på att klara tryck och kemisk påverkan. Den följer vanligtvis standarder som DIN och ANSI/ASME, som specificerar mått, materialkrav och tryckklasser utan att ta hänsyn till aseptiska behov. Idealisk för vatten-, olje- och gasproduktion samt kemisk industri där robusthet och kostnadseffektivitet är av största vikt. Även om den har en viss ytjämnhet är detta acceptabelt när hygien inte är det primära målet.
• Aseptisk flänskoppling: Den optimala lösningen om du har strikta hygienkrav. Den används vanligtvis inom livsmedels-, läkemedels- och bioteknikindustrin där sterilitet är avgörande för att undvika kontaminering. Den aseptiska flänskopplingen följer DIN-, ISO- och ASME BPE-anslutningsstandarder, som säkerställer släta ytor utan döda zoner, vilket bidrar till att minimera bakterietillväxten. De kräver ofta material som tål upprepad sterilisering och designen möjliggör en tät och hygienisk tätning utan stora packningar.

När du väljer en flänskoppling är det viktigt att ta hänsyn till både ekonomi och applikationskrav. En standardflänskoppling kan verka som ett budgetvänligt val samtidigt som den är robust. Den är dock inte lämplig för sterila miljöer. Omvänt kostar den aseptiska flänskopplingen lite mer och kräver mer underhåll, men den uppfyller de strängaste hygienkraven som krävs i aseptiska produktionsmiljöer.

Tänk efter noga - så att du får ut mesta möjliga av din investering!

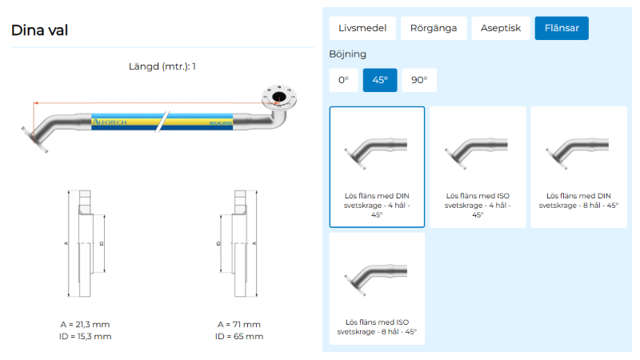

Med vår uppdaterade slangkonfigurator kan du skräddarsy din helt egna slanglösning på mindre än 2 minuter, komplett med lösa flänsar! När du har valt önskad slang och dess dimensioner kan du i nästa steg, utöver eventuella böjar och rotationer, enkelt lägga till lösa flänsar enligt DIN/ISO anslutningsstandarder. Du har alltid en tydlig översikt över din slangkonfiguration i avsnittet "Dina val" på höger sida av skärmen. Det blir inte enklare än så!

Prova slangkonfiguratorn

Om du är osäker på vilken flänskoppling som passar bäst för din produktion är våra erfarna säljkonsulter alltid redo att diskutera hur du kan uppnå den mest optimala och effektiva lösningen. Kontakta oss nu på telefon +46 (0) 406 450 071 eller e-post forfragan@alfotech.se.
