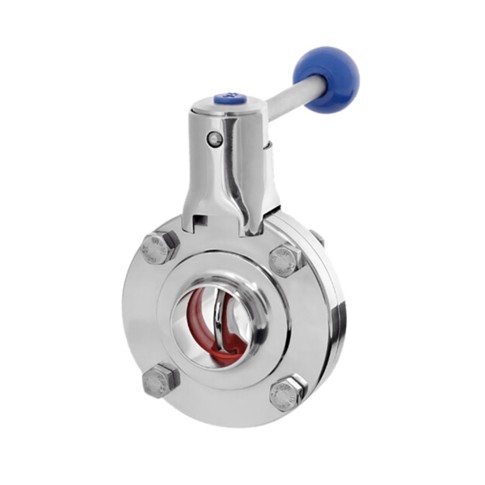

AWH-spjällventil, DIN

Användning:

Manuellt manövrerad AWH vridspjällventil, en sanitär vridspjällventil för användning i samband med livsmedelsrör.

Konstruktion:

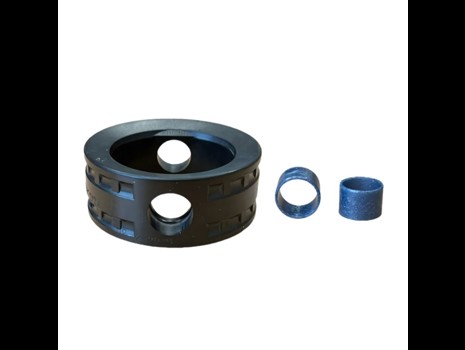

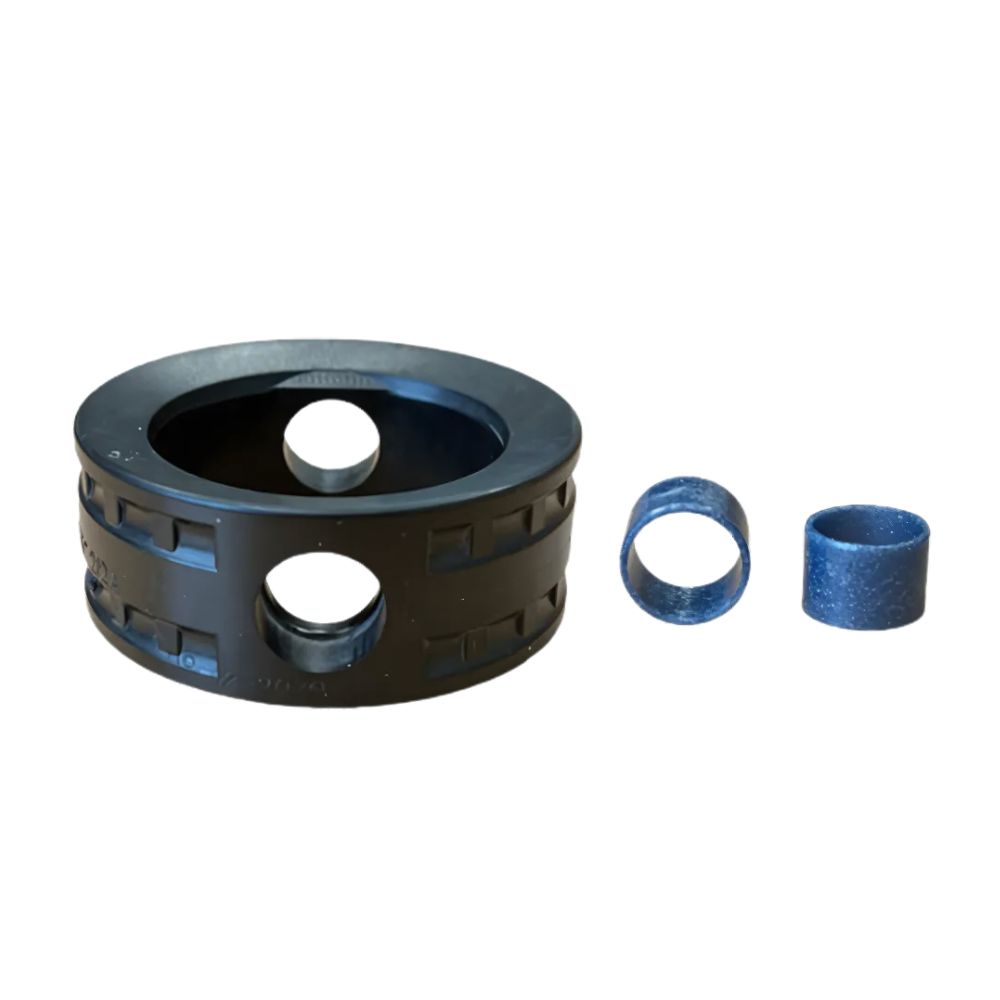

Standardleverans inkluderar EPDM-packningar, men finns alternativt i HNBR, Viton och silikon.
Invändig ytjämnhet på max 0,8 µ - Slät yta som är lätt att rengöra.
Linjär form med svetsändar

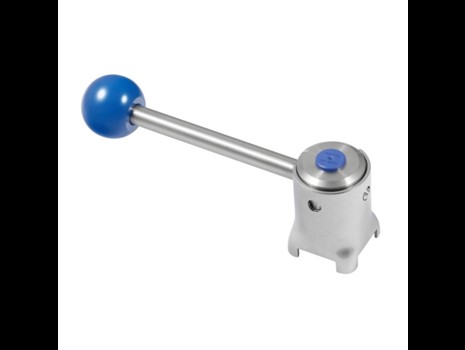

Justerbart handtag med 2 lägen och säkerhetslås
Flöde: Fullt flöde

Kvalitet:

Tillverkad av rostfritt stål AISI 316.

Driftsförhållanden:

Temperaturintervall från -10°C till +95°C
Arbetstryck max 10 bar
Vakuum: Fullt vakuum

Ladda ned datablad

Varunummer	Nominell dim. - DN	D1 diam. mm.	D2 diam. mm.	Diam. mm. D3	Längd L1 mm.	Inbyggnadsmått L2 mm.	Höjd H1 - mm.	Arb.tryck bar	Gummi kvalitet	Vikt/enhet - kg.	Basenhet
0520220010	10	10,0	13,0	58,0	40,0	105,0	79,0	10,0	HNBR	0,60	STK
0520220015	15	16,0	19,0	58,0	40,0	105,0	79,0	10,0	HNBR	0,6	STK
0520220020	20	20,0	23,0	58,0	40,0	105,0	79,30	10,0	HNBR	0,6	STK
0520220025	25	26,0	29,0	87,0	40,0	107,0	90,0	10,0	HNBR	1,3	STK
0520220032	32	32,0	35,0	92,0	42,0	107,0	92,0	10,0	HNBR	1,4	STK
0520220040	40	38,0	41,0	97,0	50,0	137,0	94,0	10,0	HNBR	1,5	STK
0520220050	50	50,0	53,0	110,0	50,0	137,0	101,0	10,0	HNBR	1,8	STK
0520220065	65	66,0	70,0	127,0	50,0	137,0	110,0	10,0	HNBR	2,2	STK
0520220080	80	81,0	85,0	142,0	60,0	167,0	123,0	10,0	HNBR	4,0	STK
0520220100	100	100,0	104,0	162,0	64,0	167,0	134,0	10,0	HNBR	4,8	STK
0520230010	10	10,0	13,0	58,0	40,0	105,0	79,0	10,0	EPDM	0,60	STK
0520230015	15	16,0	19,0	58,0	40,0	105,0	79,0	10,0	EPDM	0,6	STK
0520230020	20	20,0	23,0	58,0	40,0	105,0	79,0	10,0	EPDM	0,6	STK
0520230025	25	26,0	29,0	87,0	40,0	107,0	90,0	10,0	EPDM	1,3	STK
0520230032	32	32,0	35,0	92,0	42,0	107,0	92,0	10,0	EPDM	1,4	STK
0520230040	40	38,0	41,0	97,0	50,0	137,0	94,0	10,0	EPDM	1,5	STK
0520230050	50	50,0	53,0	110,0	50,0	137,0	101,0	10,0	EPDM	1,8	STK
0520230065	65	66,0	70,0	127,0	50,0	137,0	110,0	10,0	EPDM	2,2	STK
0520230080	80	81,0	85,0	142,0	60,0	167,0	123,0	10,0	EPDM	4,0	STK
0520230100	100	100,0	104,0	162,0	64,0	167,0	134,0	10,0	EPDM	4,8	STK
0520240010	10	10,0	13,0	58,0	40,0	105,0	79,0	10,0	VITON	060	STK
0520240015	15	16,0	19,0	58,0	40,0	105,0	79,0	10,0	VITON	0,60	STK
0520240020	20	20,0	23,0	58,0	40,0	105,0	79,0	10,0	VITON	0,60	STK
0520240025	25	26,0	29,0	87,0	40,0	107,0	90,0	10,0	VITON	1,30	STK
0520240032	32	32,0	35,0	92,0	42,0	107,0	92,0	10,0	VITON	1,40	STK
0520240040	40	38,0	41,0	97,0	50,0	137,0	94,0	10,0	VITON	1,50	STK
0520240050	50	50,0	53,0	110,0	50,0	137,0	101,0	10,0	VITON	1,80	STK
0520240065	65	66,0	70,0	127,0	50,0	137,0	110,0	10,0	VITON	2,20	STK
0520240080	80	81,0	85,0	142,0	60,0	167,0	123,0	10,0	VITON	4,0	STK
0520240100	100	100,0	104,0	162,0	64,0	167,0	134,0	10,0	VITON	4,8	STK

Med reservation för felaktiga produktdata, variationer i bilder/videor samt pris- och valutakursförändringar.
