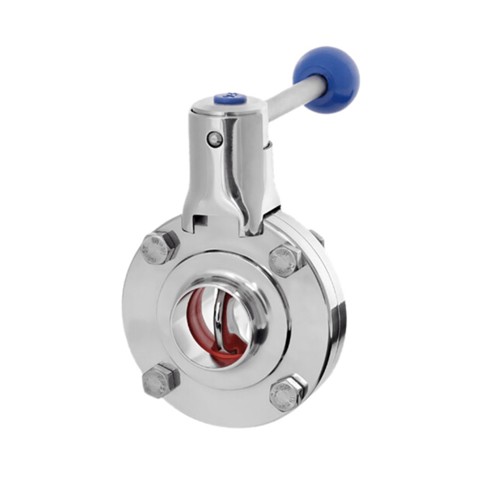

Rostfri och lättrengjord AWH spjällventil, ISO

AWH-spjällventil, ISO

Användning:

AWH spjällventil, manuellt manövrerad hygienisk spjällventil för användning i anslutning till livsmedelsrör.

Konstruktion:

Levereras standard med packningar i EPDM, alternativt i HNBR, Viton och silikon
Släta och lätt rengörande ytor, inre ytjämnhet ≤ 0,8 μ
Linjär form med svetsändar
Handtag, 2 positioner med säkerhetslås
Full genomströmning

Kvalitet:

Tillverkad av rostfritt stål AISI 316.

Driftsförhållanden:

Temperaturintervall från -10°C till +95°C
Arbetstryck max 10 bar
Vakuum: Fullt vakuum

Varunummer	Nominell dim. tum	D1 diam. mm.	D2 diam. mm.	Diam. mm. D3	Längd L1 mm.	Inbyggnadsmått L2 mm.	Höjd H1 - mm.	Arb.tryck bar	Gummi kvalitet	Vikt/enhet kg.	Basenhet
0520250250	1"	22,1	25,4	87,0	38,0	107,5	90,5	10,0	EPDM	1,3	STK
0520250380	1½"	34,8	38,1	97,0	48,0	137,5	94,5	10,0	EPDM	1,50	STK
0520250510	2"	47,5	50,8	110,0	48,0	137,5	101,0	10,0	EPDM	1,8	STK
0520250640	2½"	60,2	63,5	127,0	47,0	137,5	110,0	10,0	EPDM	2,2	STK
0520250760	3"	72,1	76,1	142,0	60,0	167,0	123,0	10,0	EPDM	4,2	STK
0520251020	4"	97,4	101,6	162,0	64,0	167,0	136,0	10,0	EPDM	4,8	STK
0520260250	1"	22,1	25,4	87,0	38,0	107,5	90.5	10,0	VITON	1,3	STK
0520260380	1½"	34,8	38,1	97,0	48,0	137,5	94,5	10,0	VITON	1,5	STK
0520260510	2"	47,5	50,8	110,0	48,0	137,5	101,0	10,0	VITON	1,8	STK
0520260640	2½"	60,2	63,5	127,0	47,0	137,5	110,0	10,0	VITON	2,2	STK
0520260760	3"	72,1	76,1	142,0	60,0	167,0	123,0	10,0	VITON	4,2	STK
0520261020	4"	97,38	101,6	162,0	64,0	167,0	136,0	10,0	VITON	4,8	STK
0520270250	1"	22,1	25,4	87,0	38,0	107,5	90,5	10,0	HNBR	1,3	STK
0520270380	1½"	34,8	38,1	97,0	48,0	137,5	94,5	10,0	HNBR	1,5	STK
0520270510	2"	47,5	50,8	110,0	48,0	137,5	101,0	10,0	HNBR	1,8	STK
0520270640	2½"	60,2	63,5	127,0	47,0	137,5	110,0	10,0	HNBR	2,2	STK
0520270760	3"	72,1	76,1	142,0	60,0	167,0	123,0	10,0	HNBR	4,2	STK
0520271020	4"	97,38	101,6	162,0	64,0	167,0	136,0	10,0	HNBR	4,8	STK

Varunummer

Nominell dim.
tum

D1 diam.
mm.

D2 diam.
mm.

Diam. mm.
D3

Längd L1
mm.

Inbyggnadsmått L2
mm.

Höjd H1 - mm.

Arb.tryck
bar

Gummi
kvalitet

Vikt/enhet
kg.

Basenhet

Antal

0520250250

22,1

25,4

87,0

38,0

107,5

90,5

10,0

EPDM

1,3

STK

0520250380

1½"

34,8

38,1

97,0

48,0

137,5

94,5

10,0

EPDM

1,50

STK

0520250510

47,5

50,8

110,0

48,0

137,5

101,0

10,0

EPDM

1,8

STK

0520250640

2½"

60,2

63,5

127,0

47,0

137,5

110,0

10,0

EPDM

2,2

STK

0520250760

72,1

76,1

142,0

60,0

167,0

123,0

10,0

EPDM

4,2

STK

0520251020

97,4

101,6

162,0

64,0

167,0

136,0

10,0

EPDM

4,8

STK

0520260250

22,1

25,4

87,0

38,0

107,5

90.5

10,0

VITON

1,3

STK

0520260380

1½"

34,8

38,1

97,0

48,0

137,5

94,5

10,0

VITON

1,5

STK

0520260510

47,5

50,8

110,0

48,0

137,5

101,0

10,0

VITON

1,8

STK

0520260640

2½"

60,2

63,5

127,0

47,0

137,5

110,0

10,0

VITON

2,2

STK

0520260760

72,1

76,1

142,0

60,0

167,0

123,0

10,0

VITON

4,2

STK

0520261020

97,38

101,6

162,0

64,0

167,0

136,0

10,0

VITON

4,8

STK

0520270250

22,1

25,4

87,0

38,0

107,5

90,5

10,0

HNBR

1,3

STK

0520270380

1½"

34,8

38,1

97,0

48,0

137,5

94,5

10,0

HNBR

1,5

STK

0520270510

47,5

50,8

110,0

48,0

137,5

101,0

10,0

HNBR

1,8

STK

0520270640

2½"

60,2

63,5

127,0

47,0

137,5

110,0

10,0

HNBR

2,2

STK

0520270760

72,1

76,1

142,0

60,0

167,0

123,0

10,0

HNBR

4,2

STK

0520271020

97,38

101,6

162,0

64,0

167,0

136,0

10,0

HNBR

4,8

STK
